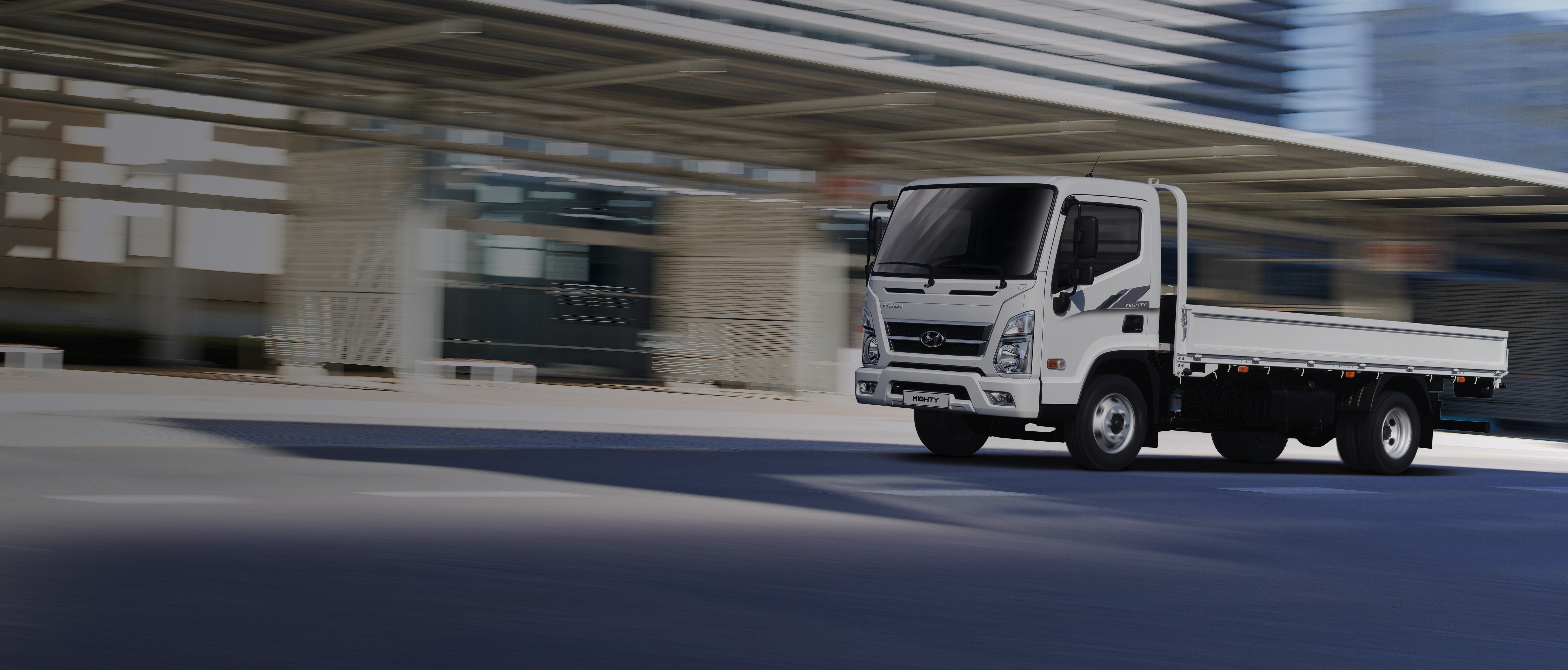

Bort platformasi
Yechiluvchi bortlarga ega bo‘lgan bort platformasi turli yuklarni tashish uchun mo‘ljallangan. Maqsadliligi: Bortli avtomobilning asosiy vazifasi barcha turdagi yuklarni barcha turdagi yo‘llar bo‘ylab tashishdir. Xususiyatlari: Orqa, yon tomonlardagi tushiriladigan bortlar, Kuzovni oddiy platformaga aylantiradigan va yuklarni yuklash-tushirish uchun qulayliklarni ta`minlaydigan yechiluvchi o‘rta va ort ustunlari.
Rama usti qurilmasi
- Rama usti qurilmasi - bu shassi ramasining konturini takrorlaydigan egilgan profildan tayyorlangan, buralish uchun deformatsiyalanish imkoniyatiga ega bo’lgan yaxlit payvandlangan konstruksiyadir.Rama usti qurilmasining old qismidagi chassiga boltli mahkamlanish harakatlanuvchan, o’rta va old qismidagisi esa tirgaklar yordamida mahkamlanadi. Rama usti qurilmasining konstruksiyasi shassi ishlab chiqaruvchi zavodi talablariga mos bo‘ladi.
Elektr jihozlar
- O‘z DSt 35.48:2011 standartiga muvofiq provodkaga ega har bir tomondan uchtadan yon gabarit chiroqlari.
- Kuzovning ichki yoritilish plafoni 20 Vt – 1 dona.
Bortli tentli avtofurgonning gabarit tavsiflari:
Gabarit o‘lchamlari:
uzunligi, mm: 7 390±50;
kengligi, mm: 2 200±50;
balandligi, mm: 2 395±50;
Jihozlangan vazni, kg: 4 000±100;
Yuk ko’tarish qobiliyati, kg: 3 800±100;
To‘liq vazni, kg:7 800
uzunligi, mm: 7 390±50;
kengligi, mm: 2 200±50;
balandligi, mm: 2 395±50;
Jihozlangan vazni, kg: 4 000±100;
Yuk ko’tarish qobiliyati, kg: 3 800±100;
To‘liq vazni, kg:7 800
Ustki qurilmaning texnik xarakteristikalari
- Ustki qurilma/kuzovning tashqi o‘lchamlari: uzunligi: 5 600±50 mm, kengligi: 2 200±50 mm, balandligi: 850±50 / 760±50 mm.
- Kuzovning ichki o‘lchamlari: uzunligi: 5 500±50 mm, kengligi: 2 100±5 mm, bortning balandligi: 600±50 mm.
- Kuzovning maydoni kamida: 11,5 kv.m
- Jihozlangan ustki qurilmaning vazni: 1 500 kg
Qo’shimcha tarzda
- Orqa g’ildiraklar uchun GOST R 52853ga muvofiq sachrashdan himoyalagichlarga ega bo’lgan metal qanotlar.
- Orqa tomondagi konturli yorug’likni aks ettiruvchi markirovka – qizil rangli, yon devorlarda oql rangli – O’z DSt 35.48:2011 standartiga muvofiq.
- O’z DSt 35.73:2010 standartiga muvofiq yon himoya qurilmalari.
- Asboblar uchun quti
- Yong’in o‘chirish moslamasi uchun quti
- Suv uchun bak
- Foydalanish bo’yicha qo’llanma
- Ishlab chiqaruvchi korxonaning identifikatsiya peshtaxtasi
Kuzov
- Old tomondagi yechilmaydigan po‘lat devor.
- Old po’latli burchak ustunlari
- Ort po’latli burchak ustunlari
- 50 mm qalinlikdagi va 600 mm balandlikdagi po’lat yechiluvchi bortlar, ilgaklar va qulflar, bortning ost qismida himoyalovchi rezinali buferga ega.
- Bortlarning qoplamasi 2 mm qalinlikdagi listli prokatdan yasalgan va goforlangan yuzaga ega bo‘lishi kerak.
- Tushriluvchi orqa bort
- 30 mm qalinlikdagi kuchaytirilgan ko’p qatlamli yelimlangan faneradan, suvni qabul qilmaydigan sirpanchiq bo‘lmagan qoplama bilan qoplangan pol, polning barcha choklari germetizatsiyalangan.
- Polga cho‘ktirilgan tipdagi takellaj halqalari– 4 juft
- Ochiladigan bort uchun rezinali himoya buferlari
- Yon gabarit chiroqlar uchun har bir tomondan uchtadan kronshteynlar
- Orqa tomondagi himoyalovchi rezina bufer
